STELAŻ PODTYNKOWY WC DO ZABUDOWY CIĘŻKIEJ ECOLOGY ALCADRAIN

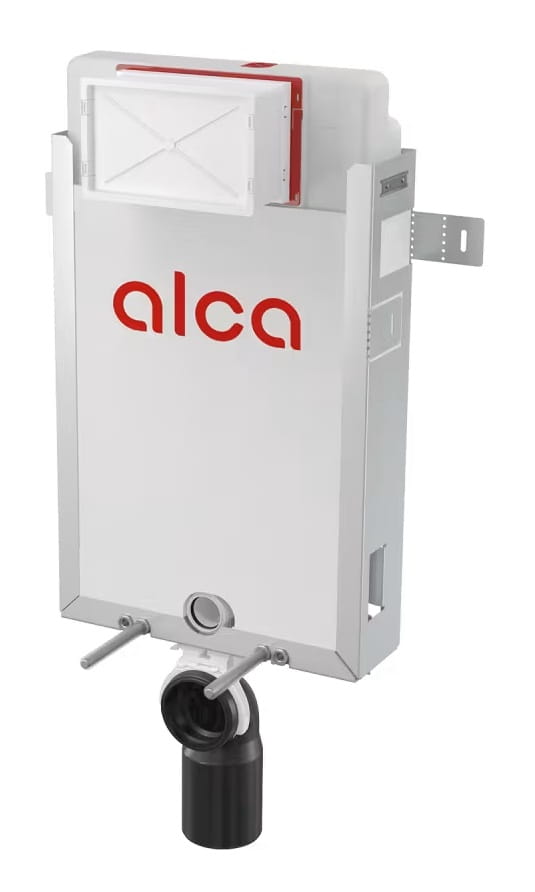

Podtynkowy stelaż WC, system instalacyjny Ecology do zabudowy ciężkiej AM115/1000E Renovmodul, ALCA DRAIN

Zastosowanie:
Do wiszących WC z objętością spłukiwania 2 i 4 l
Do zamurowania lub obmurowania – proces mokry
Zalecany przy remontach
Do zamontowania wiszącej miski WC o rozstawie śrub mocujących 180 mm lub 230 mm

Cechy:
Zawiera dozownik tabletek WC
Mechanizm przesuwny uchwytu odpływu o ośmiu położeniach w zakresie 0–93 mm
Zawór kątowy z możliwością podłączenia do instalacji MEPLA
To rozwiązanie techniczne pozwala na mocowanie do nierównej (wykutej) powierzchni ściany bez wyrównywania tylnej ścianki w zakresie do 50 mm
Ocynkowana konstrukcja nośna z czterema zawiasami skrzydłowymi dla łatwej instalacji
Konstrukcja izolacji styropianowej upraszcza zabudowę, zapobiega kondensacji wilgoci na powierzchni zbiornika i tłumi drgania przenoszone ze zbiornika do konstrukcji budynku
Wyciągany element styropianowy dla łatwego dostępu podczas instalacji
Zestaw do mocowania wspornika z przejściówką DG1/2" do desek z funkcją bidetu
Podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną
Oszczędne spłukiwanie 2 l mała dawka, 4 l duża dawka
Nadaje się do montażu zdalnego sterowania pneumatycznego lub sterowania sensorowego
Kompatybilny ze wszystkimi przyciskami sterującymi Alca
Zbiornik składa się z jednego elementu, a tym samym zapewnia 100% szczelności
Doprowadzenie wody z tyłu / z góry- na środku / lewej / prawej
Serwis bez narzędzi
Pokrywa otworu serwisowego upraszcza montaż i zapobiega przenikaniu wilgoci oraz zanieczyszczeń

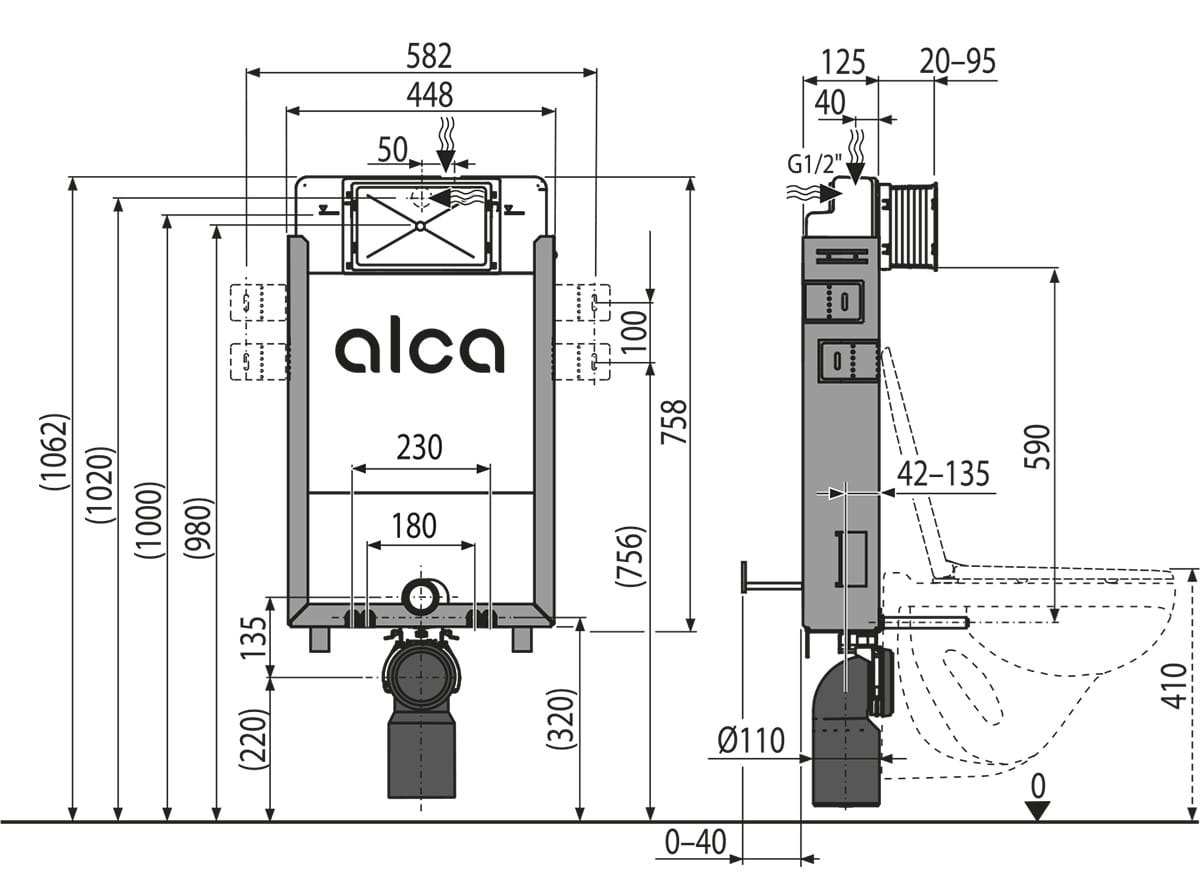

Wysokość montażowa 1062 mm
Głębokość montażu regulowana od 20–95 mm
Głębokość konstrukcji 125 mm
Materiał konstrukcji nośnej: blacha ocynkowana

Zakres dostawy:
Zbiornik z zaworem spustowym i napełniającym
Ocynkowana rama konstrukcji nośnej
Śrubunek 1/2 " przyłącza wody z wbudowanym zaworem kątowym Schell 1/2" -3/8 "
Zestaw mocujący: śruba O8×60 – 4 szt, kołek O12 – 4 szt
Elementy mocujące do mocowania WC: pręt gwintowany M12 – 2 szt, podkładki 4 szt, nakrętka 2 szt, osłony gwintu 2 szt
Kolano odpływu HT 90/110 polietylen, PE-HD
Uszczelka, rura polipropylenowa, karbowana wkładka
Uszczelka odpływu, rura polipropylenowa, uszczelka rury
Zestaw zabezpieczeń do ochrony otworów montażowych podczas instalacji systemu
Pokrywa otworu serwisowego łatwo skracalna
Zestaw do aplikacji tabletek toaletowych

Dane techniczne:
Podłączenia wody od tyłu lub od góry otworami montażowymi: G1/2 "
Funkcjonalny zakres ciśnienia wody: 0,05 – 1,6 MPa
Zalecany zakres ciśnienia: 0,3 – 0,5 MPa
Duże spłukiwanie: 3,5 – 6 l
Małe spłukiwanie: 2 – 4 l
Domyślne ustawienie dużego spłukiwania: 4 l
Domyślne ustawienie małego spłukiwania: 2 l
Rezerwa higieniczna: 2 l
Objętość wody w zbiorniku: 6 l
Test wytrzymałości: 400 kg
