ROZDZIELACZ OGRZEWANIA PODŁOGOWEGO PREMIUM1 7 SEKCJI MOSIĄDZ CAPRICORN

Rozdzielacz Capricorn do podłogówki 7 obwodów, Capricorn
Rozdzielacz do ogrzewania płaszczyznowego – z mosiądzu.

Cechy i przeznaczenie produktu

Rozdzielacze firmy Capricorn przystosowane są do rozdzielania czynnika
grzewczego/chłodniczego na poszczególne pętle instalacji.
Rola rozdzielaczy w instalacji ogrzewania podłogowego:
• rozdział czynnika grzewczego do obiegów grzejnych,
• zapewnienie prawidłowych parametrów pracy instalacji ogrzewania podłogowego
(niezależne zasilanie każdego obiegu grzewczego),
• możliwość niezależnego sterowania wydajnością i temperaturą każdego
pomieszczenia z ogrzewaniem podłogowym,
• równoległe podłączenie określonej liczby wężownic z indywidualną regulacją
hydrauliczną i temperaturową,
• możliwość przyłączenia grupy mieszająco-pompowej w celu uzyskania na rozdzielaczu
temperatury właściwej dla ogrzewania podłogowego.
Rozdzielacz w przypadku instalacji ogrzewania płaszczyznowego zasilany jest wodą o
temperaturze maksymalnej 70°C. Zasilanie należy podłączyć do górnej belki rozdzielacza
oznaczonej kolorem czerwonym, a powrót do belki oznaczonej kolorem niebieskim.

Konstrukcja

Sprzedawane przez Capricorn rozdzielacze do ogrzewania płaszczyznowego, w zależności od
wersji, są wyposażone w podstawowe elementy instalacyjne umożliwiające podłączenie do
dowolnej instalacji źródła ciepła jak i zastosowanie dowolnego systemu ogrzewania
płaszczyznowego (zwane w dalszej części rozdzielaczami) lub posiadają pełne wyposażenie
instalacyjne rekomendowane przez firmę Capricorn (zwane w dalszej części rozdzielaczami
wyposażonymi w podzespoły do rozdzielaczy).
Rozdzielacz ogrzewania płaszczyznowego Capricorn został zaprojektowany specjalnie do
zastosowania w instalacjach ogrzewania płaszczyznowego.

Charakteryzują go następujące parametry pracy:
Stal nierdzewna AISI 304/ 1.4301
Mosiądz MO 58
• maksymalna temperatura 70°C
• maksymalne ciśnienie 6 bar
• czynnik grzewczy: woda
• współczynnik przypływu:
dla rozdzielaczy mosiężnych 5,91± 0,01 m3/h
dla rozdzielaczy ze stali nierdzewnej 6,01 ± 0,01 m3/h

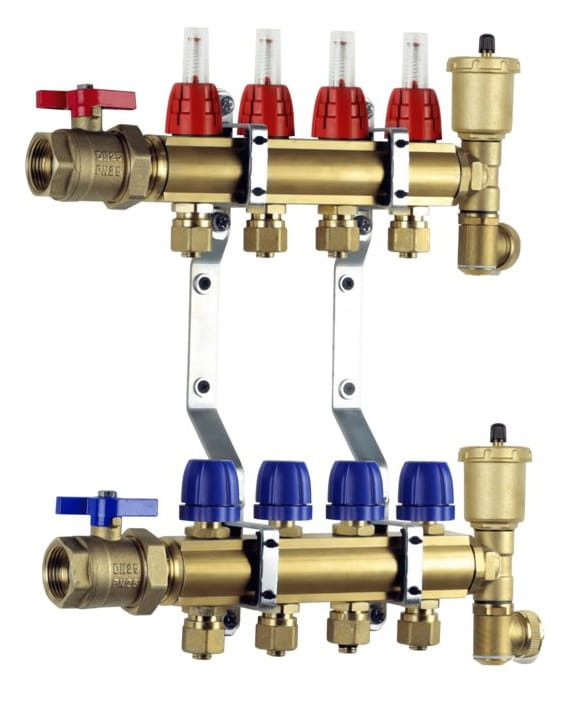

Rozdzielacz Premium 1 - mosiądz

Oprzyrządowanie:

zawory termoregulacyjne M30x1,5

 zawory odpowietrzające automatyczne

 zawory spustowe

 zawory regulacyjne z przepływomierzami

 zawory kulowe na wejściach 1”

 uchwyty mocujące

 trójniki zakańczające belki

 eurokonusy 16x2 / 3/4”
