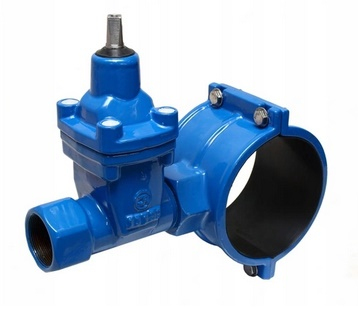

Nawiertka wodociągowa NWZ/PE do rur PVC i PE 90/40

Nawiertka wodociągowa NWZ do rur PVC i PE wykorzystywana głównie w instalacjach wodociągowych w celu dokonania nawiertu
pod ciśnieniem przy użyciu aparatu do nawiercania oraz pokryta najlepszej jakości powłokami antykorozyjnymi na bazie żywicy epoksydowej.

Dopuszczenie: Państwowy Zakład Higieny Warszawa.

Dane techniczne:

Typ 1300
Ciśnienie robocze PN16
Zasuwa żeliwo szare GJL 250
Obejma żeliwo sferoidalne GJS 500-7
Średnice DN90 – DN160
Odejścia 40mm, 50mm
Temp. max. 40°C – dla wody

Cechy konstrukcyjne:

Nawiercanie pod ciśnieniem z użyciem aparatu nawiercającego.
Stopa zintegrowana z zasuwą gwintowaną nr kat. 2630, 2640.
Odejścia z gwintem G 1 1/2” i G2”.
Możliwość montażu na rurach PCV i PE.
Pełny, gładki, równoprzelotowy i wolny od zagłębień przelot.
Uszczelnienie trzpienia trzema oringami.
Kadłub i pokrywa wykonane z żeliwa szarego gat. EN-GJL 250.
Stopa z gwintem wewnętrznym i obejma wykonane z żeliwa sferoidalnego EN-GJS 500-7 wyłożone gumą.
Trzpień ze stali nierdzewnej z gwintem walcowanym na zimno.
Nakrętka zawieszenia klina na trzpieniu – niewymienna, wykonana z mosiądzu, zalana na gorąco w klinie zasuwy.
Klin wykonany z żeliwa sferoidalnego nawulkanizowany wewnątrz i zewnątrz gumą EPDM o twardości 70±5°Sh. prowadzony metodą wpust wypust w kadłubie zasuwy.
Śruby łączące pokrywę z kadłubem – gwinty nieprzelotowe, całkowicie zabezpieczone przed korozją masą parafinowo-woskową.
Zabezpieczenie wewnętrzne i zewnętrzne przed korozją farbą proszkową epoksydową RAL 5005 o grubości min. 250µm i odporności na przebicie 3kV.

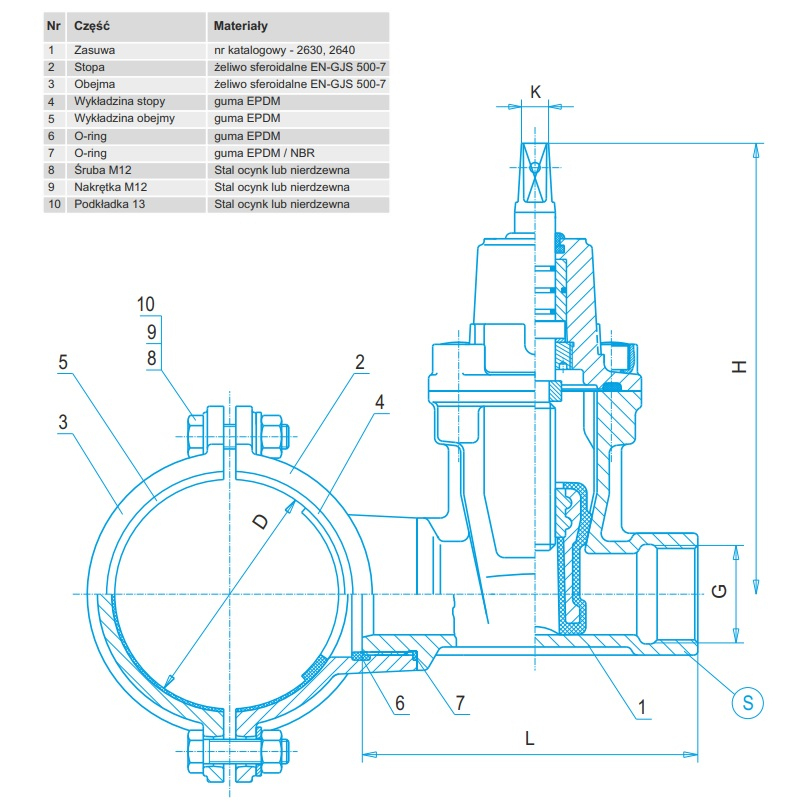

Dane techniczne wg zdjęcia:
D/G 90/40
NWZ/PE 1 1/2'
DN 80
G 1 1/2'
D 90
H 220
L 168
K 14
S 60
masa 8,3kg indeks 1301
